醫藥無塵車間設計方案供配電設計

2020-10-19 09:01 昆山清陽凈化系統工程有限公司

醫藥無塵車間設計方案供配電設計

通過介紹醫藥無塵車間設計方案供配電系統的總體設計思路，探討工程設計中需關注的技術問題。從負荷等級、供配電電源、電氣設備的選擇與安裝、供配電系統型式、供配電方式、消防設施 配電、供配電節能措施等方面論述醫藥工業潔凈廠房的特點與技術要求。并結合生產車間、技術 夾層、實驗室等場所總結醫藥工業潔凈廠房供配電設計中的一些方法，為設計同行提供參考。

醫藥工業潔凈廠房是現代科學技術發展的產物，隨著科學技術發展的日新月異，新技術、新工藝、新產品不斷出現，對生產環境提出了更高的要求。醫藥工業潔凈廠房不僅要對空氣的微粒進行控制，更要對空氣中微生物進行控制，所以其設計有別于其他潔凈廠房。

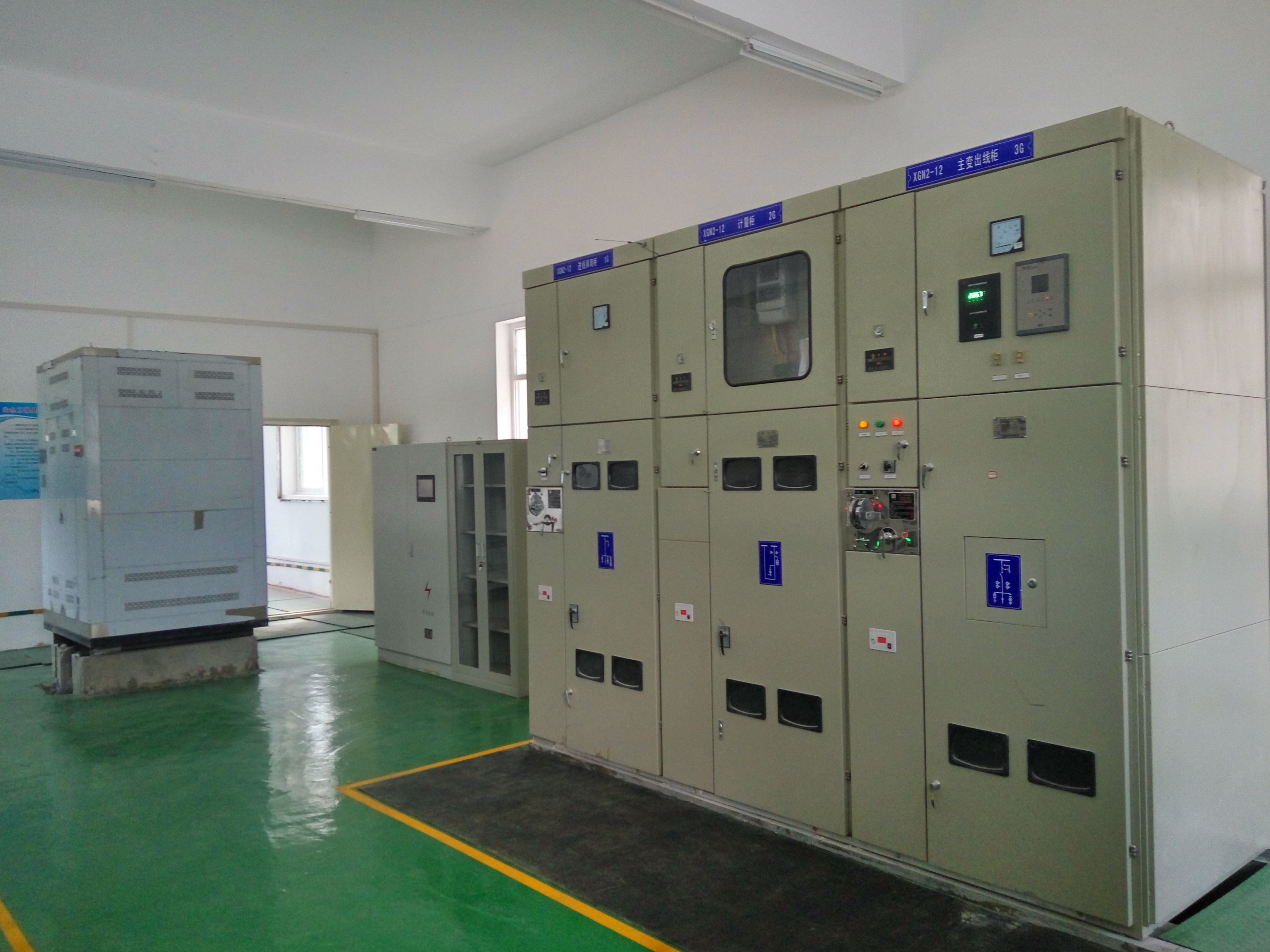

無塵車間設計方案供配電設計

醫藥工業潔凈廠房有其固定用途，其供配電設計應在充分理解其功能及特點的基礎上進行。在設計過程中應對房間( 場所) 環境進行分析，針對不同的環境采用不同的設計。

1 供配電系統型式

醫藥工業潔凈廠房內的用電設備一般采用220 /380V，故進行配電設計時常采用單相二線制，三相三線制或三相四線制。

醫藥工業潔凈廠房的低壓配電系統應采用 TN- S 或 TN-C-S 接地型式，并進行等電位連接。

2供配電方式

醫藥無塵車間的潔凈區上部一般設有技術夾層，故常采用在技術夾層內敷設配電線纜、插接母線的配電方式。

廠房內配電方式經常采用以下兩種方式: ( 1 ) 無塵車間配電采用電纜( 橋架敷設) 至配電箱，配電箱再引至用電設備。( 2 ) 車間配電采用母線槽與插接箱，由插接箱至用電設備的電源柜或控制柜。

工藝生產區域由于用電設備較多、分散且需分區配電與計量，常采用第一種配電方式。公用工程區域由于用電設備耗電量大且相對集中，常采用上述兩種方式相結合的型式。

在此需要注意的是，電氣管線穿過潔凈區時必須進行密封處理，以防破壞相關區域的壓差，并能有效防止塵埃等污物進入潔凈區。

3. 無塵車間設計方案配電設計

醫藥工業潔凈廠房的生產車間主要分為生產區與輔助區，生產區內主要為工藝生產用設備，輔助區內主要為公用工程設備。

生產區內通常根據產品類別與使用功能劃為不同的工藝區域，其配電線路應按劃分的工藝區域設置配電回路，不同工藝區域的配電系統相對獨立，以滿足運行管理及計量方面的需求。

輔助區內主要為空調系統、動力系統、給排水系統等相關站房，其配電線路應按專業類別設置配電回路，不同專業類別的配電系統相對獨立，以滿足運行管理及計量方面的需求。

醫藥工業潔凈廠房的供配電系統設計除應滿 足上述要求，還應滿足以下要求: ( 1) 主要生產工藝設備應由專用變壓器或專用低壓配電線路供電，有特殊要求的用電設備宜設置不間斷電源( UPS) 供電。( 2 ) 凈化空調系統由變電所專用回路供電。( 3) 照明系統由變電所專用回路供電。( 4) 各配電系統的配電線路應結合防火分區分別設置。
