十萬級潔凈室是各種等級中很常見的一種，很多行業都可能使用到，本文對該等級車間的設計和裝修方案做了比較詳細的介紹。



此系列比較長，分了三篇介紹，第一篇文章為十萬級潔凈室設計要求及裝修方案-清陽工程（1），可以點文章標題直達查看。



本文接上一篇文章 十萬級潔凈室設計要求及裝修方案-清陽工程（2），有興趣可以點擊進去查看。





四、十萬級潔凈車間管道的設計要注意些什么？



制藥用水系統潔凈管道一般包含純化水系統、物料系統、特氣系統、真空系統、注射水系統、純蒸汽系統等。把需要超高潔凈度級別（如 1 級或 10 級）的工藝生產線，放在與室內空氣環境隔絕的管道中的凈化處理方式，叫潔凈管道。這種方式要求工藝生產必須是自動化的，高效過濾器必須是以 0.1μm 塵粒為標準的才能實現超高潔凈度。制藥用水系統潔凈管道設計要由潔凈空間的容積和需要的換氣次數確定風量，由噪音限制條件確定風速，由風速、風量、系統損耗、確定風管截面積。該設計已經比較成熟的是全室凈化、局部?jì)艋?/span>(包括全室凈化和局部?jì)艋嘟Y合)以及潔凈隧道三種凈化處理方式，工程設計中應結合具體情況選擇其中一種或兩種凈化方式作為設計方案。潔凈管道設計用水系統潔凈管道內的水力計算，與普通的給水管道的水力計算的主要區別在于應仔細地考慮微生物控制對水系統中的流體動力特性的特殊要求，具體區別是，在制藥工藝用水系統中越來越多地采用各種消毒、滅菌設施。并且將傳統的單向直流給水系統改變?yōu)榇?lián)循環方式。在滿足工藝要求的條件下，制藥用水系統潔凈管道設計應盡量選用局部?jì)艋绞?。局部?jì)艋捎镁植績艋O備，在一般空調環境中實現。由于局部?jì)艋O備一般均由專業工廠生產，設備質量高，又可加快現場施工速度，在改建工程中可以?xún)?yōu)先考慮這種方案。



五、十萬級潔凈室空調房間設計要求：



室內溫度：冬季 20±1 ℃ 夏季 24±1 ℃ 相對濕度：冬、夏均為 55±10%



噪聲要求：≤70 db 新風量：輔助區不送新風；十萬級潔凈車間為人均 40 m3/h 由于十萬級潔凈車間內時刻要求保持室內正壓狀態，即室內壓力高于室外，不會(huì )有冷風滲透入室內，且建筑為高密閉性生產車間（外窗為雙層玻璃鋼窗）故計算過程中，不考慮冷風滲透造成的能量損失。



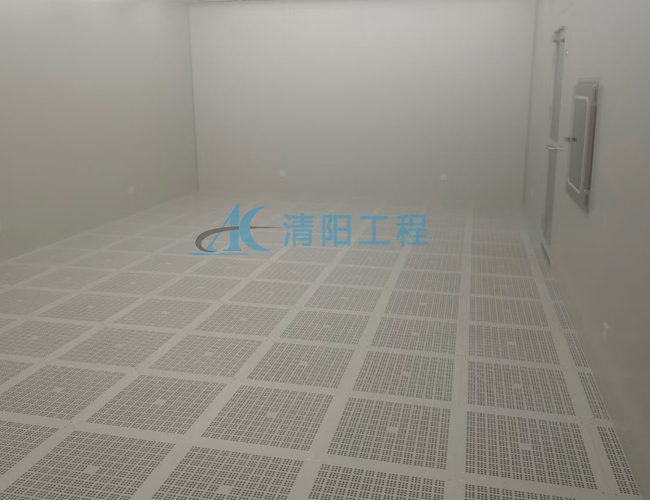

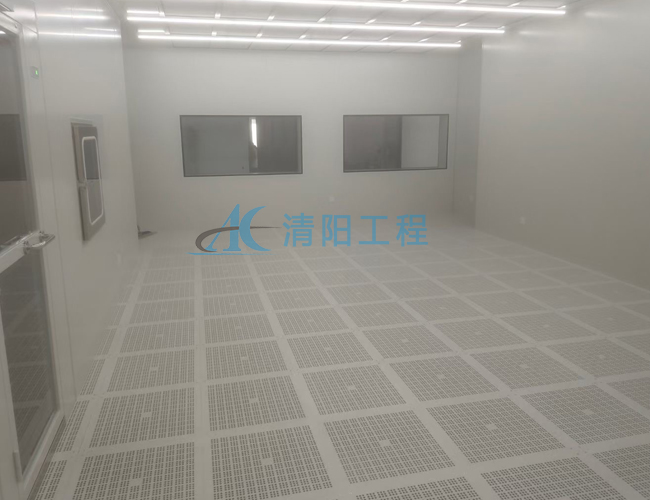

六、十萬級潔凈車間墻體及吊頂



1.1 所有房間的墻體與吊頂、墻體與墻體均采用 R≥30mm的整體圓弧連接，墻體及吊頂采用



50 厚手工彩鋼板，彩鋼板基板厚度為 0.5mm。



1.2所有房間吊頂高度：十萬級潔凈車間4米、局部7.5米，實驗室2.8米，輔助間2.8米，外參觀走廊3米。



2、地面



2.1房間地面采用防靜電、抗菌、防火、耐磨的進口環氧樹脂自流平地坪。2.2地面與墻體連接處應無縫。



3、門



3.1房間的門采用手推門，門體采用彩鋼板，門套采用噴塑鋁合金制作，在關門狀態下，應具有密閉措施。



七、十萬級空調設計說明：



1、空調系統：



（1）空調主機系統：



本設計萬級十萬級潔凈車間采用一臺制冷量45匹的水冷恒溫恒濕潔凈式空調機組，其制冷量為：140Kw，以滿足十萬級潔凈車間的溫度和濕度要求?？照{機組根據現場實際設置于空調機房?jì)?，冷卻塔及冷卻水泵可根據現場實際設置于室外。



（2）凈化通風系統：



本工程萬級十萬級潔凈車間凈化系統采用一臺45匹水冷恒溫恒濕潔凈式空調機組，對十萬級潔凈車間內進行冷卻、除濕、初中效過濾及加壓送風，潔凈空氣通過送風管道送至十萬級潔凈車間，再經過末端的帶高效過濾器的送風口送入十萬級潔凈車間內。



2、凈化系統：



(1)本工程凈化系統是經過粗效過濾的新風及回風進入空調機組，經空調機組冷卻、除濕、初中過濾和中效加壓風柜的加壓，通過送風管道及高效送風口送入十萬級潔凈車間。



(2)各種過濾器性能要求如下：初效：粒徑≥5μm，大氣塵效率>60%(G4)；中效：粒徑≥1μm，大氣塵效率>85%(F8)；高效：粒徑≥0.5μm，大氣塵效率>99.99%。



3、氣流組織：



頂送側下回（紊流）；



4、結構裝修：



⑴十萬級潔凈車間、更衣室內圍護隔斷和天花采用50mm厚的聚苯乙烯加芯彩鋼板，吊頂高度為2.5米。



⑵十萬級潔凈車間內采用鋁合金彩鋼板單門、雙門。



⑶人員進入潔凈區必須經過換鞋間、更衣室、緩沖間進入。⑷.十萬級潔凈車間的地面采用防靜電環氧樹脂地板。



6、調施工設計說明：



⑴通風、空調機組進出口相連處，應設置長度為≥150mm的帆布軟接管，安裝時軟接管應繃緊；與消防排煙相關的軟接管應用耐高溫的石棉軟接管，軟接管的接口應牢固、嚴密。



⑵風管、水管的支、吊或托架應設置于保溫層外部，不得損壞保溫層，并在支吊托架與管道間鑲以墊木，墊木的厚度同保溫層厚度，防火閥須單獨配置吊架，安裝調節閥、防火閥等調節配件時必須注意操作手柄配置在便于操作部位。



⑶保溫風管、水管、設備等在表面除銹后刷防底漆兩遍，不保溫的風管、金屬支架等，在表面除銹后，刷防銹底漆和色漆。
